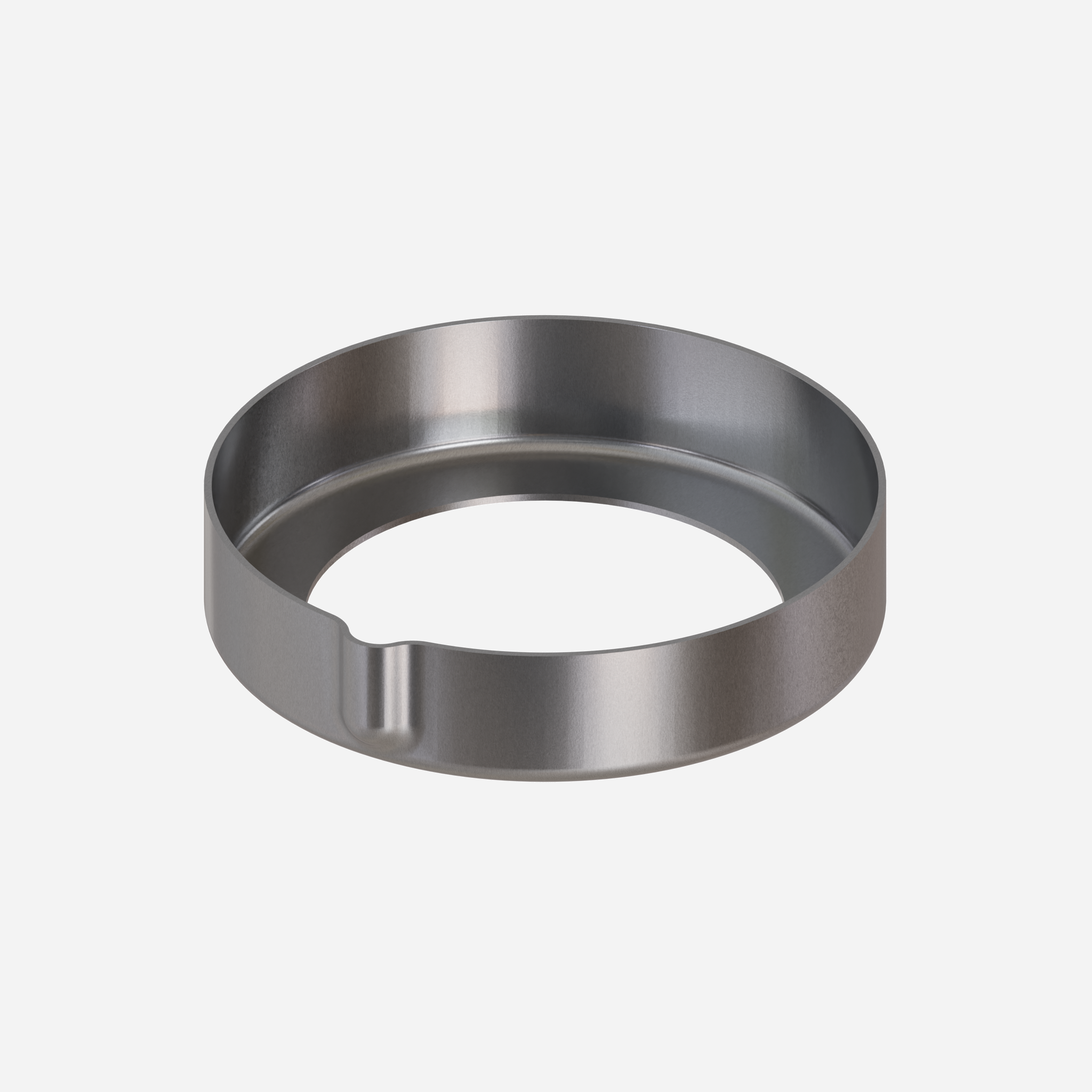

Capuchon de résistance | MX-CAP

6,67€
Frais d'expédition calculés à l'étape de paiement.
Compatibilité: MX13
MX13CAP
2 en stock, réapprovisionnement sous 4-8 jours

Service de retrait disponible à MASTIP France

Habituellement prête en 24 heures

Compatibilité: MX13

Guide de compatibilité

La buse MX est spécialement conçue pour les systèmes multi-empreintes et à obturation.

Pré-assemblé :

Montage Corps (A) Pointe (B) Embout (C)
AVEC pointe > MX-SA IT, TT, OT, TV, OV BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT
SANS Pointe > PACKER YCN



Éléments séparés :

ID Produit Référence(s)
1 Corps MX-B
2 Goupille GO
3 Résistance MX-HFS
4 Thermocouple TC
5 Clip de thermocouple CTC
6 Capuchon MX-CAP
7 Clip SR
8 Pointe IT, TT, OT, TV, OV
9 Embout BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER

La buse BX est conçue pour satisfaire des applications à faible coût pour un nombre d'empreintes restreints et ne demandant pas de déplacage par l'avant.

Pré-assemblé :

Montage Corps complet (A) Pointe (B) Embout (C)
AVEC pointe > BX-SA IT, TT, OT, TV, OV BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT
SANS pointe > PACKER YCN



Éléments séparés :

ID Produit Référence(s)
1 Corps BX-B
2 Goupille GO
3 Résistance X-H
4 Capot X-HC
5 Thermocouple TC
6 Clip de thermocouple CTC
7 Capuchon X-CAP
8* Clip ou Circlip SR ou X-C
9 Pointe IT, TT, OT, TV, OV
10 Embout BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER

(8*) Le montage est effectué avec un clip sur les séries 13/16/19 (SR), et avec un circlip (X-C) sur la série 27.

La buse SX, équipée de 2 résistances est idéale pour les applications monobuse.

Pré-assemblé :

 Montage Corps complet (A) Pointe (B) Embout (C)
AVEC pointe > SX-SA IT, TT, OT BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, ONT-R
SANS pointe > PACKER YCN



Éléments séparés :

ID  Produit Référence(s)
1 Circlip X-C
2 Capot SX-SHC
3 Résistance SX-H
4 Corps SX-B
5 Goupille GO
6 Thermocouple TC
7 Clip de thermocouple CTC
8 Résistance X-H
9 Capot X-HC
10 Capuchon X-CAP
11* Clip ou Circlip SR ou X-C
12 Pointe IT, TT, OT
13 Embout BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, ONT-R, YCN + PACKER

(11*) Le montage est effectué avec un clip sur les séries 13/16/19 (SR), et avec un circlip (X-C) sur la série 27.

La buse MJ est spécialement conçue pour les applications avec entraxes réduits.

Pré-assemblé :

 Corps complet (A) Pointe (B) Embout (C)
MJ-SA MJTT SANS embout



Éléments séparés :

ID  Produit Référence
1 Goupille GO
2 Corps MJ-B
3 Pointe MJTT
4 Résistance complète MJ-HHC
5 Thermocouple TC
6 Clip SR



La technologie de buse TX-Flowloc est spécialement conçue pour assurer une étanchéité sécurisée des systèmes.

Pré-assemblé :

Corps complet (A) Pointe (B) Embout (C)
TX-SA IT, TT, OT, TV, OV ONT (+2,5)



Éléments séparés :

ID Produit Référence(s)
1 Corps TX-B
2 Résistance TX-HFS
3 Thermocouple TC
4 Clip de thermocouple CTC
5 Circlip X-C
6 Capuchon TX-CAP
7 Pointe IT, TT, OT, TV, OV
8 Embout ONT (+2,5)


Guide de sélection pour résistances TX-H/TX-H2 :

Série 16
L [mm] TX-H TX-H2
075 095 115 130 145 175 100 150
075 | 085 X
095 | 105 X
115 X
130 X
145 | 160 X
175 | 200 X
225 | 250 X X



Série 19
L [mm] TX-H TX-H2
075 095 115 130 145 175 100 150
075 | 085 X
095 | 105 X
115 X
130 X
145 | 160 X
175 | 200 X
225 | 250 X X
275 | 300 X X



Série 27
L [mm] TX-H TX-H2
075 095 115 130 145 175 100 150
075 | 085 X
095 | 105 X
115 X
130 X
145 | 160 X
175 | 200 X
225 X X
250 X X
275 X X
300 X X
350 X X X
400 X X X
