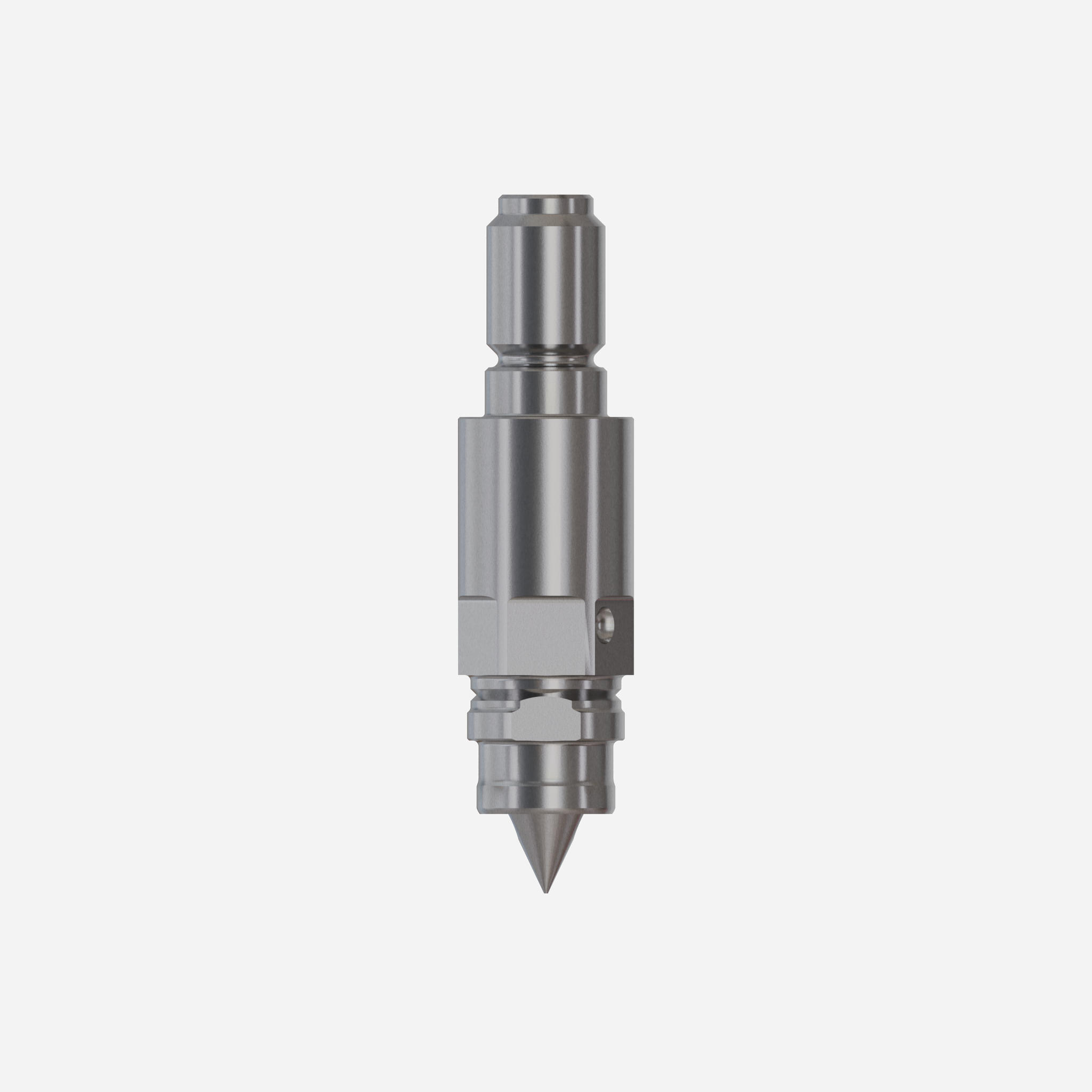

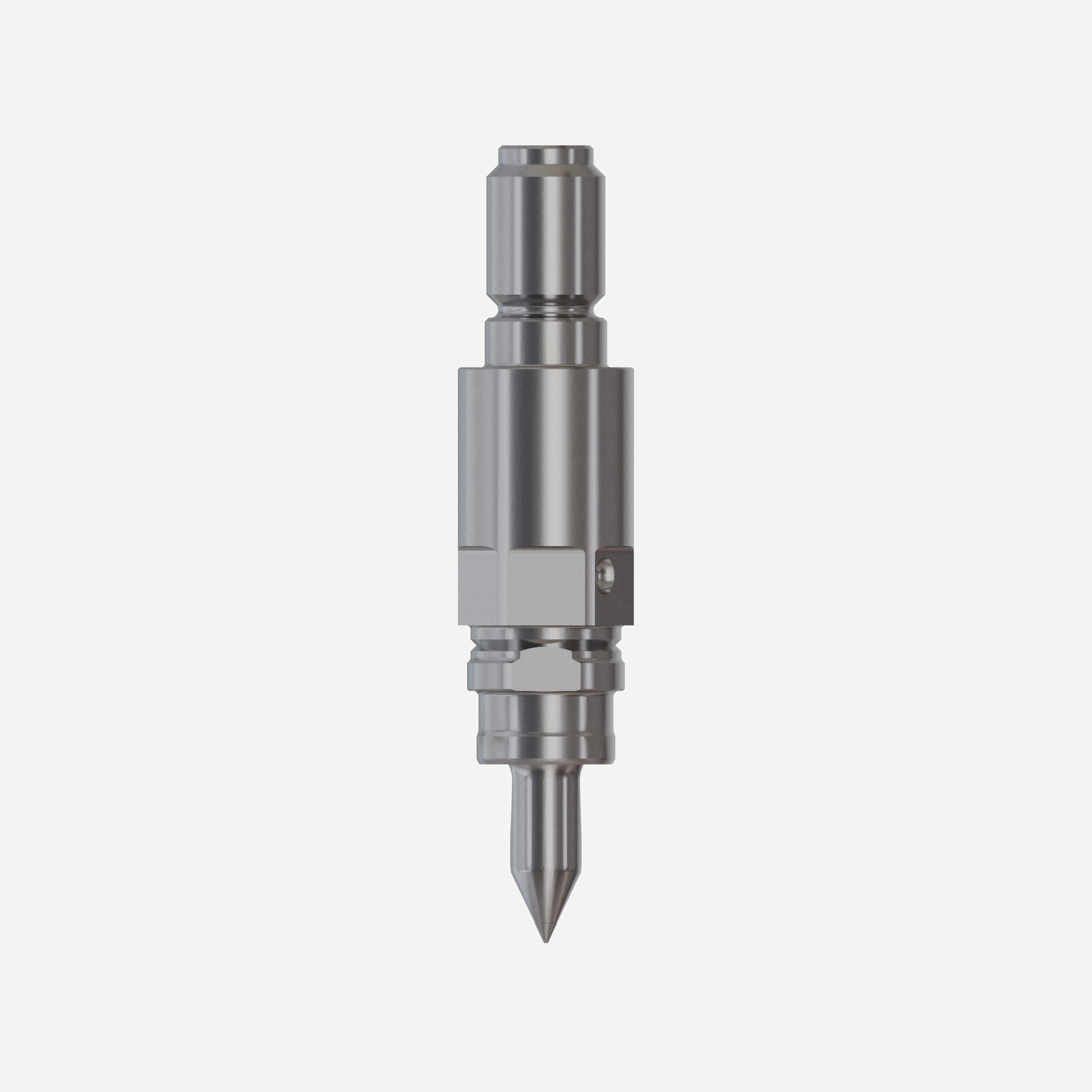

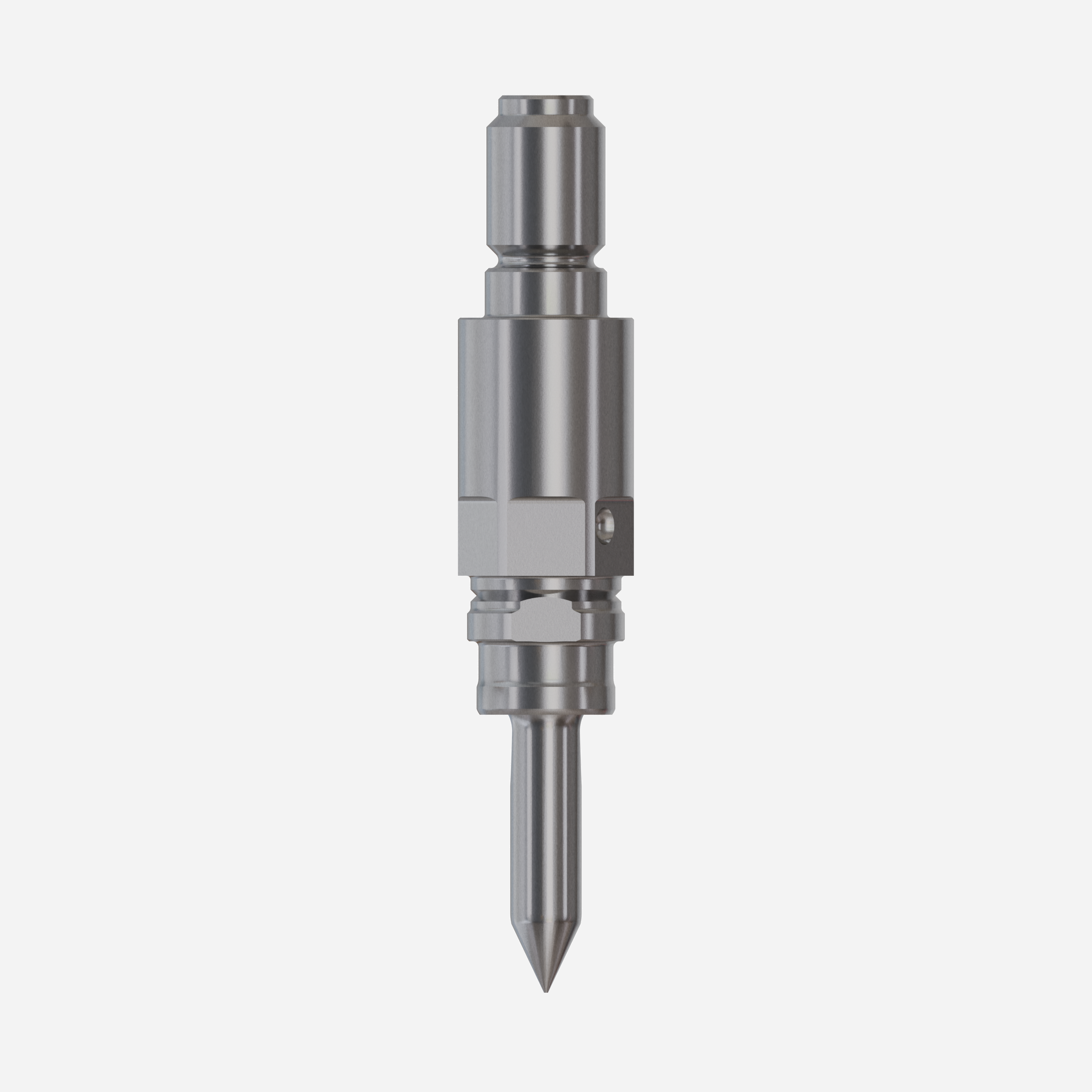

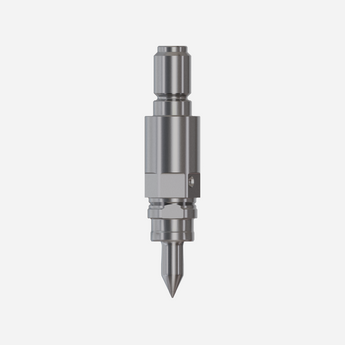

Pointe injection multi-sorties | MJTT

199,91€
Frais d'expédition calculés à l'étape de paiement.

Compatible avec les buses MJ.


    Série: 09
    Grade: G2
    Extension (mm): STD
    82-209-001
    6 exemplaires disponibles

    Service de retrait disponible à MASTIP France

    Habituellement prête en 24 heures

    Série: 09
    Grade: G2
    Extension (mm): STD

    Guide de compatibilité

    La buse MX est spécialement conçue pour les systèmes multi-empreintes et à obturation.

    Pré-assemblé :

    Montage Corps (A) Pointe (B) Embout (C)
    AVEC pointe > MX-SA IT, TT, OT, TV, OV BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT
    SANS Pointe > PACKER YCN



    Éléments séparés :

    ID Produit Référence(s)
    1 Corps MX-B
    2 Goupille GO
    3 Résistance MX-HFS
    4 Thermocouple TC
    5 Clip de thermocouple CTC
    6 Capuchon MX-CAP
    7 Clip SR
    8 Pointe IT, TT, OT, TV, OV
    9 Embout BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER

    La buse BX est conçue pour satisfaire des applications à faible coût pour un nombre d'empreintes restreints et ne demandant pas de déplacage par l'avant.

    Pré-assemblé :

    Montage Corps complet (A) Pointe (B) Embout (C)
    AVEC pointe > BX-SA IT, TT, OT, TV, OV BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT
    SANS pointe > PACKER YCN



    Éléments séparés :

    ID Produit Référence(s)
    1 Corps BX-B
    2 Goupille GO
    3 Résistance X-H
    4 Capot X-HC
    5 Thermocouple TC
    6 Clip de thermocouple CTC
    7 Capuchon X-CAP
    8* Clip ou Circlip SR ou X-C
    9 Pointe IT, TT, OT, TV, OV
    10 Embout BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER

    (8*) Le montage est effectué avec un clip sur les séries 13/16/19 (SR), et avec un circlip (X-C) sur la série 27.

    La buse SX, équipée de 2 résistances est idéale pour les applications monobuse.

    Pré-assemblé :

     Montage Corps complet (A) Pointe (B) Embout (C)
    AVEC pointe > SX-SA IT, TT, OT BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, ONT-R
    SANS pointe > PACKER YCN



    Éléments séparés :

    ID  Produit Référence(s)
    1 Circlip X-C
    2 Capot SX-SHC
    3 Résistance SX-H
    4 Corps SX-B
    5 Goupille GO
    6 Thermocouple TC
    7 Clip de thermocouple CTC
    8 Résistance X-H
    9 Capot X-HC
    10 Capuchon X-CAP
    11* Clip ou Circlip SR ou X-C
    12 Pointe IT, TT, OT
    13 Embout BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, ONT-R, YCN + PACKER

    (11*) Le montage est effectué avec un clip sur les séries 13/16/19 (SR), et avec un circlip (X-C) sur la série 27.

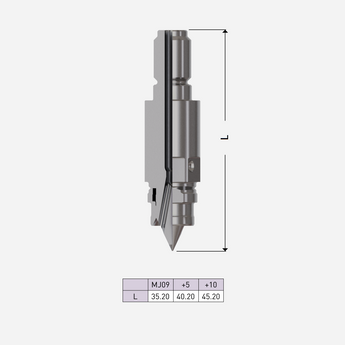

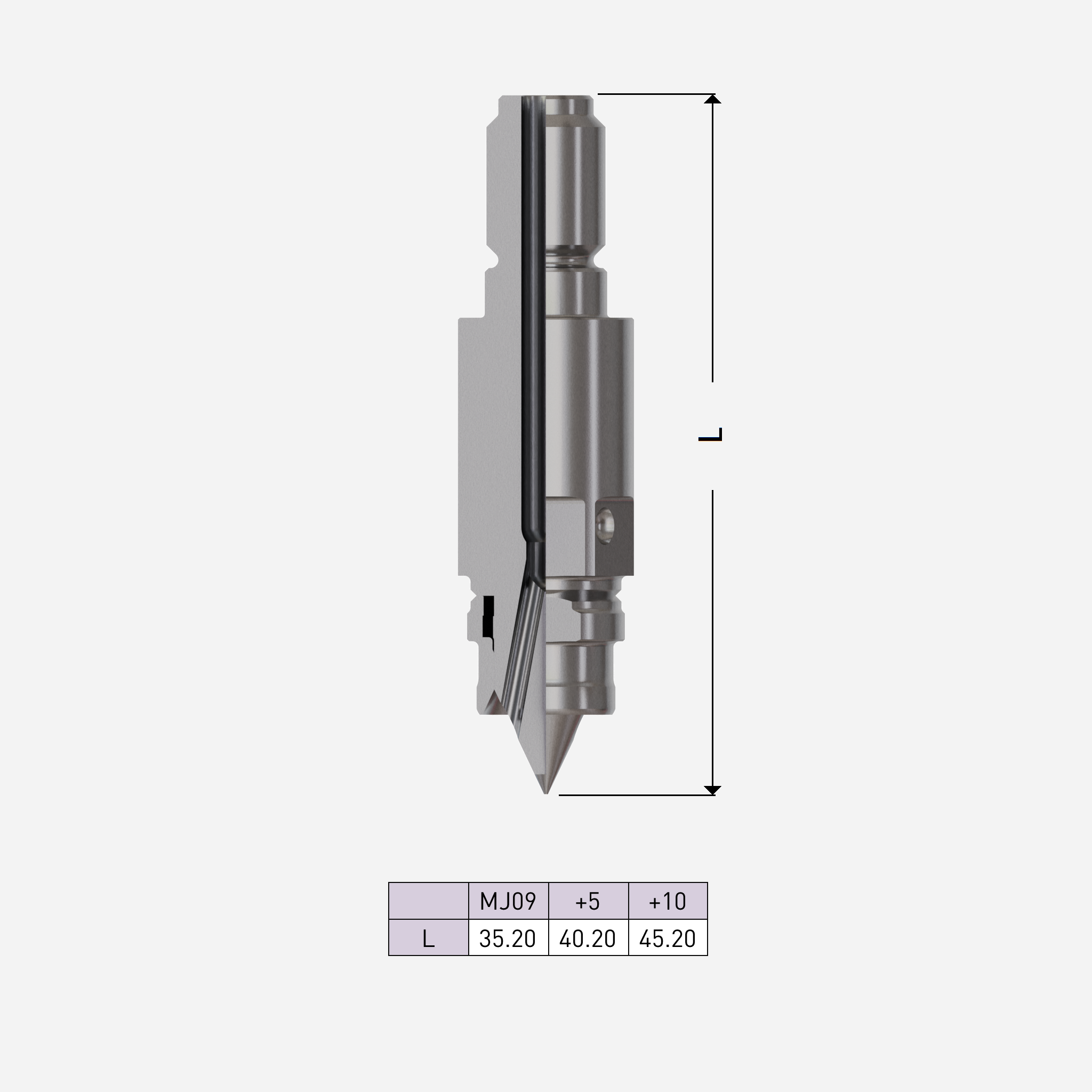

    La buse MJ est spécialement conçue pour les applications avec entraxes réduits.

    Pré-assemblé :

     Corps complet (A) Pointe (B) Embout (C)
    MJ-SA MJTT SANS embout



    Éléments séparés :

    ID  Produit Référence
    1 Goupille GO
    2 Corps MJ-B
    3 Pointe MJTT
    4 Résistance complète MJ-HHC
    5 Thermocouple TC
    6 Clip SR



    La technologie de buse TX-Flowloc est spécialement conçue pour assurer une étanchéité sécurisée des systèmes.

    Pré-assemblé :

    Corps complet (A) Pointe (B) Embout (C)
    TX-SA IT, TT, OT, TV, OV ONT (+2,5)



    Éléments séparés :

    ID Produit Référence(s)
    1 Corps TX-B
    2 Résistance TX-HFS
    3 Thermocouple TC
    4 Clip de thermocouple CTC
    5 Circlip X-C
    6 Capuchon TX-CAP
    7 Pointe IT, TT, OT, TV, OV
    8 Embout ONT (+2,5)


    Guide de sélection pour résistances TX-H/TX-H2 :

    Série 16
    L [mm] TX-H TX-H2
    075 095 115 130 145 175 100 150
    075 | 085 X
    095 | 105 X
    115 X
    130 X
    145 | 160 X
    175 | 200 X
    225 | 250 X X



    Série 19
    L [mm] TX-H TX-H2
    075 095 115 130 145 175 100 150
    075 | 085 X
    095 | 105 X
    115 X
    130 X
    145 | 160 X
    175 | 200 X
    225 | 250 X X
    275 | 300 X X



    Série 27
    L [mm] TX-H TX-H2
    075 095 115 130 145 175 100 150
    075 | 085 X
    095 | 105 X
    115 X
    130 X
    145 | 160 X
    175 | 200 X
    225 X X
    250 X X
    275 X X
    300 X X
    350 X X X
    400 X X X
