La buse MX est spécialement conçue pour les systèmes multi-empreintes et à obturation.
Pré-assemblé :
Montage | Corps (A) | Pointe (B) | Embout (C) |
AVEC pointe > | MX-SA | IT, TT, OT, TV, OV | BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT |
SANS Pointe > | PACKER | YCN |
Éléments séparés :
ID | Produit | Référence(s) |
1 | Corps | MX-B |
2 | Goupille | GO |
3 | Résistance | MX-HFS |
4 | Thermocouple | TC |
5 | Clip de thermocouple | CTC |
6 | Capuchon | MX-CAP |
7 | Clip | SR |
8 | Pointe | IT, TT, OT, TV, OV |
9 | Embout | BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER |
La buse BX est conçue pour satisfaire des applications à faible coût pour un nombre d'empreintes restreints et ne demandant pas de déplacage par l'avant.
Pré-assemblé :
Montage | Corps complet (A) | Pointe (B) | Embout (C) |
AVEC pointe > | BX-SA | IT, TT, OT, TV, OV | BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT |
SANS pointe > | PACKER | YCN |
Éléments séparés :
ID | Produit | Référence(s) |
1 | Corps | BX-B |
2 | Goupille | GO |
3 | Résistance | X-H |
4 | Capot | X-HC |
5 | Thermocouple | TC |
6 | Clip de thermocouple | CTC |
7 | Capuchon | X-CAP |
8* | Clip ou Circlip | SR ou X-C |
9 | Pointe | IT, TT, OT, TV, OV |
10 | Embout | BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER |
(8*) Le montage est effectué avec un clip sur les séries 13/16/19 (SR), et avec un circlip (X-C) sur la série 27.
La buse SX, équipée de 2 résistances est idéale pour les applications monobuse.
Pré-assemblé :
Montage | Corps complet (A) | Pointe (B) | Embout (C) |
AVEC pointe > | SX-SA | IT, TT, OT | BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, ONT-R |
SANS pointe > | PACKER | YCN |
Éléments séparés :
ID | Produit | Référence(s) |
1 | Circlip | X-C |
2 | Capot | SX-SHC |

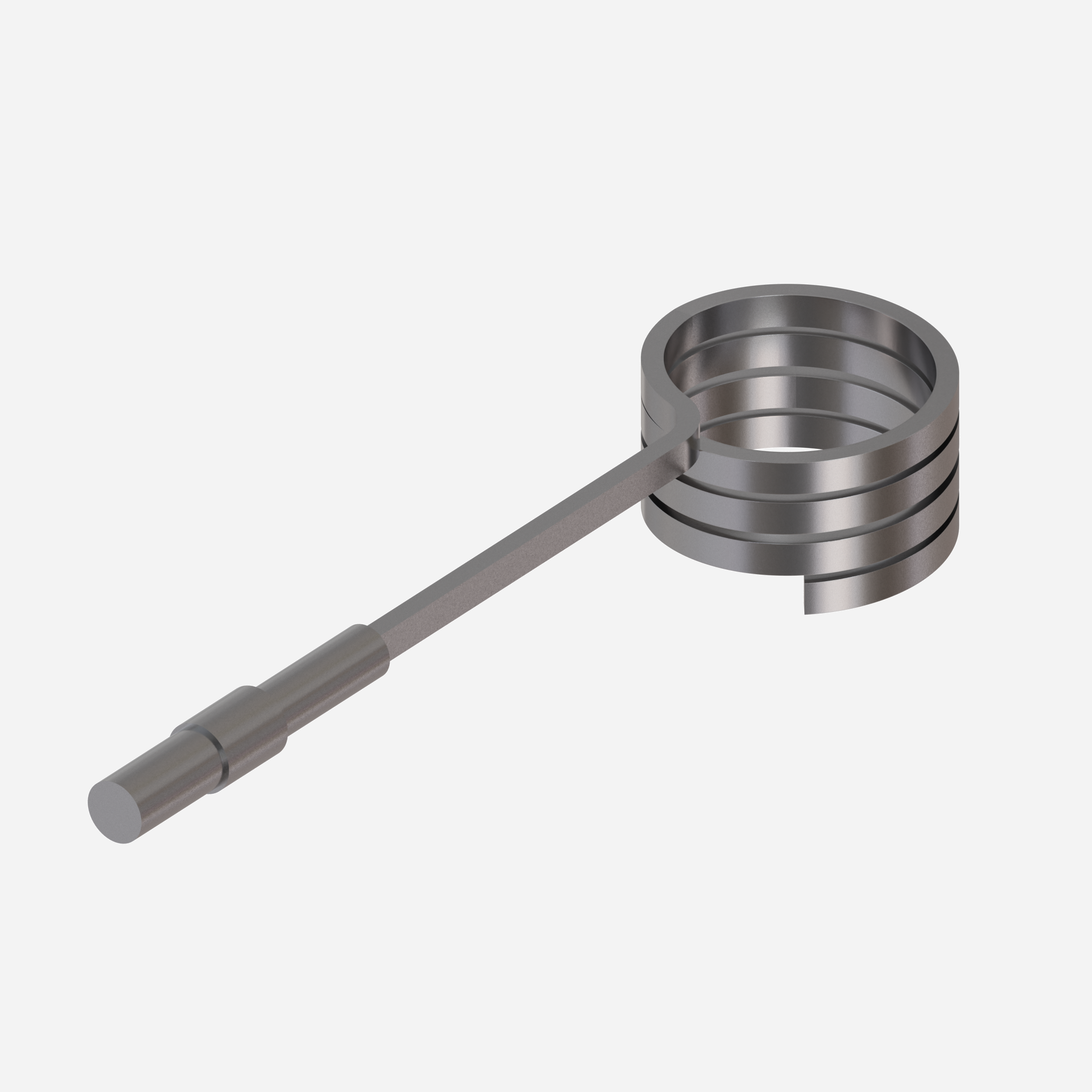

3 | Résistance | SX-H |
4 | Corps | SX-B |
5 | Goupille | GO |
6 | Thermocouple | TC |
7 | Clip de thermocouple | CTC |
8 | Résistance | X-H |
9 | Capot | X-HC |
10 | Capuchon | X-CAP |
11* | Clip ou Circlip | SR ou X-C |
12 | Pointe | IT, TT, OT |
13 | Embout | BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, ONT-R, YCN + PACKER |
(11*) Le montage est effectué avec un clip sur les séries 13/16/19 (SR), et avec un circlip (X-C) sur la série 27.
La buse MJ est spécialement conçue pour les applications avec entraxes réduits.
Pré-assemblé :
Corps complet (A) | Pointe (B) | Embout (C) |
MJ-SA | MJTT | SANS embout |
Éléments séparés :
ID | Produit | Référence |
1 | Goupille | GO |
2 | Corps | MJ-B |
3 | Pointe | MJTT |
4 | Résistance complète | MJ-HHC |
5 | Thermocouple | TC |
6 | Clip | SR |
La technologie de buse TX-Flowloc est spécialement conçue pour assurer une étanchéité sécurisée des systèmes.
Pré-assemblé :
Corps complet (A) | Pointe (B) | Embout (C) |
TX-SA | IT, TT, OT, TV, OV | ONT (+2,5) |
Éléments séparés :
ID | Produit | Référence(s) |
1 | Corps | TX-B |
2 | Résistance | TX-HFS |
3 | Thermocouple | TC |
4 | Clip de thermocouple | CTC |
5 | Circlip | X-C |
6 | Capuchon | TX-CAP |
7 | Pointe | IT, TT, OT, TV, OV |
8 | Embout | ONT (+2,5) |
Guide de sélection pour résistances TX-H/TX-H2 :
Série 16 | ||||||||
L [mm] | TX-H | TX-H2 | ||||||
075 | 095 | 115 | 130 | 145 | 175 | 100 | 150 | |
075 | 085 | X | |||||||
095 | 105 | X | |||||||
115 | X | |||||||
130 | X | |||||||
145 | 160 | X | |||||||
175 | 200 | X | |||||||
225 | 250 | X | X |
Série 19 | ||||||||
L [mm] | TX-H | TX-H2 | ||||||
075 | 095 | 115 | 130 | 145 | 175 | 100 | 150 | |
075 | 085 | X | |||||||
095 | 105 | X | |||||||
115 | X | |||||||
130 | X | |||||||
145 | 160 | X | |||||||
175 | 200 | X | |||||||
225 | 250 | X | X | ||||||
275 | 300 | X | X |
Série 27 | ||||||||
L [mm] | TX-H | TX-H2 | ||||||
075 | 095 | 115 | 130 | 145 | 175 | 100 | 150 | |
075 | 085 | X | |||||||
095 | 105 | X | |||||||
115 | X | |||||||
130 | X | |||||||
145 | 160 | X | |||||||
175 | 200 | X | |||||||
225 | X | X | ||||||
250 | X | X | ||||||
275 | X | X | ||||||
300 | X | X | ||||||
350 | X | X X | ||||||
400 | X | X | X |
